I8710D1M-UV型CID相机是门控、增强型 CID相机，包含一个通过光纤与高性能 DEP GENII-UV 图像增强器管耦合的I8710D1M 抗辐射CID RS-170 相机。单色相机具有 2:1 隔行扫描 776(H) x 512(V) CID 阵列和 12 x 13.7 微米（4:3 长宽比）像素，小型远程相机头通过可定制长度的挠性电缆连接于摄像机控制单元。
主要特点：
多种相机头安装功能使安装非常方便且节省空间。标准“C”接口镜头适配器可支持后焦点调整。
· 标准功能包括进行内部调整，以控制黑电平设置，轮廓增强，以及 1/2x 和 4x 视频增益提升
· 具有 2:1 隔行扫描 776(H) x 512(V) CID 阵列和 12 x 13.7 微米像素，小型远程相机头通过挠性电缆连接于相机控制单元
· CID 结构固有耐辐射特性，而且在针对 CID 的工艺进行特定修改后，更具有抗辐射能力
· 相机可耐受伽玛、中子、高能电子和质子辐射
· 由于在 CID 像素内进行像素电荷读取，很少出现其它成像技术所常见的单一事件干扰
· 门脉冲发生器电路可由外部 TTL 电平门脉冲或内部生成门信号操控
· 信号可通过控制旋钮手动控制，也可通过“自动门”控制功能控制
· 图像增强器具有宽光谱灵敏度和中低空间频率下的高 MTF，可进行超高分辨解析
· GENII-UV 管具有带透明石英输入窗的 S-20 光电阴极以抵抗辐射环境中的褐变，配备光电阴极门控，允许快门间隔短达 100 ns，可进行自动快门控制
· 电荷注入器件 (CID) 抗辐射图像传感器技术
· 紫外灵敏的微通道板像增强器
· 光谱响应：190-700nm
· 相机抗辐射能力为 1 × 106拉德的总剂量（伽玛）。
· 卓越画质为 7 x 105拉德/小时
· 18 mm DEP GENII-UV 图像增强器
· 敏感度 5 x 10-7fc，250 nm
· 典型 12,000X 光增益
· 高分辨率，高 MTF
· 自动门/增益和手动控制
· RS-170 隔行扫描格式
· 4:3 长宽比，连续像素
· 精确的边缘检测可选择 1/2x、2x 视频增益提升
· 30米长挠性电缆
订货提示：
选项包括光耦合、仅自动门/自动增益、支持正方形像素的 RS-170 格式、逐行扫描格式和 CCIR 格式。关于其他应用信息和自定义修改信息，请联系 Thermo Scientific。
主要技术参数：
|
接头类型
|
(J1) 25 管脚 D（公头）、(J2) 25 管脚 D（母头）、(J3) 26 管脚 D（母头）、（BNC）标准
|
|
图像传感器
（光学格式）
|
1 英寸
|
|
线缆长度
|
2 m，30米可选
|
|
输入
|
(J1) + 15 VDC、H 驱动/复合同步、(J2) V 驱动、注入抑制、帧复位
|
|
复合视频
|
1V p-p，终端匹配 75 欧姆电阻
|
|
有效像素
|
755(H) x 484(V)（RS-170模式）
|
|
像素尺寸
|
12 x 13.7 µm
|
|
分辨率
|
> 450 TVL（水平）
|
|
灵敏度
|
12,000x 增益
|
|
信噪比
|
> 30 dB
|
|
总像素
|
776(H) x 512(V)
|
|
电平
|
黑电平：+50 mV（自动黑钳），白电平：+700 mV，同步电平：-300 mV
|
|
满阱容量
|
300000 电子
|
|
有效面积
|
11 mm（对角线）
|
|
输出
|
(J1) 视频、帧末端、线末端、H 和 V 驱动复合同步、消隐；(J2) 视频、ALC、14.318 MHz ER 时钟；(BNC) 复合视频
|
|
电子学配置
（扫描格式）
|
RS-170、30FPS、隔行
|
|
失真
|
0
|
|
安装 选件
|
镜头接口：标准 C 接口（1.0 英寸 - 32 圈螺纹）；摄像机接口：1/4 英寸 - 20 圈螺纹
|
|
电压
|
14.5 至 15.5 VDC
|
|
输入功率
|
18 W
|
|
输入电流
|
1.1 A
|
|
描述
|
紫外线门控增强型抗辐射 CID 相机
|
|
增益
|
x1/2、x4（内部开关可选）
|
|
物品描述
|
I8710D1M-UV 门控增强型抗辐射 CID 相机
|
|
光谱学
|
紫外线门控增强型抗辐射 CID 相机
|
|
相机控制单元重量
|
0.94 kg
|
|
相机头重量
|
0.48 kg
|

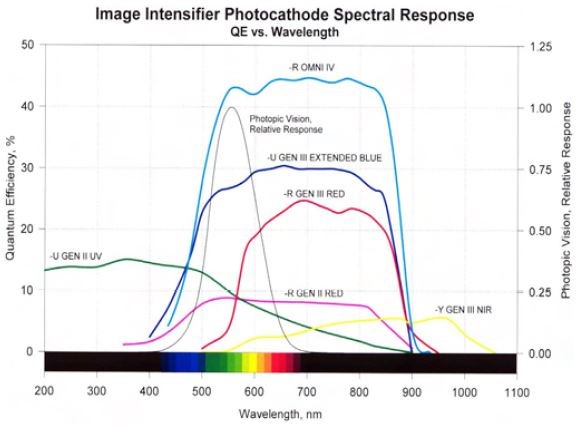

光谱响应：
应用：
· 在辐射环境的低光度检查和测量
· 在辐射环境的紫外检查和测量
· 远程测量、远程放射性测量、度量
· 荧光显微法
· 科学研究
· 中子成像
· 分子光谱
|
